گرتا ہوا وزن ڈیفلیکٹومیٹر فرش کی طاقت کا اندازہ کیسے کرتا ہے؟ FWD ٹیسٹنگ کے اصولوں، انحراف کے تجزیہ، اور ساختی تشخیص کے لیے ایک مکمل گائیڈ

کور ٹیک ویز

فرش کی ساختی صلاحیت کا جائزہ لینے کے لیے گرتے ہوئے وزن کا ڈیفلیکٹومیٹر (FWD) سب سے زیادہ قبول کیے جانے والے غیر-تباہ کن ٹیسٹنگ سسٹمز میں سے ایک ہے۔ چلتے ہوئے پہیے کے بوجھ کے متحرک اثر کی تقلید کرتے ہوئے اور نتیجے میں فرش کے انحطاط بیسن کی پیمائش کرکے، ایک FWD انجینئرز کو پرت کی سختی کا اندازہ لگانے، فرش کی بقیہ زندگی کا تعین کرنے، اور بحالی کی مؤثر حکمت عملیوں کو ڈیزائن کرنے کی لاگت-کا قابل بناتا ہے۔ یہ گائیڈ بتاتا ہے کہ گرتا ہوا وزن ڈیفلیکٹومیٹر کیسے کام کرتا ہے، انجینئر اس کے نتائج کی تشریح کیسے کرتے ہیں، اور فرش کی قابل اعتماد تشخیص کے لیے مناسب انشانکن اور اعلی-معیار کا سامان کیوں ضروری ہے۔

گرتا ہوا وزن ڈیفلیکٹومیٹر کیا ہے اور یہ کیوں ضروری ہے؟

گرنے کا وزن ڈیفلیکٹومیٹر (FWD) ایک غیر-تباہ کن فرش ٹیسٹنگ سسٹم ہے جو سڑک کو نقصان پہنچائے بغیر لچکدار اور سخت فرش کی ساختی حالت کا جائزہ لینے کے لیے ڈیزائن کیا گیا ہے۔ فرش کی تہوں کو نکالنے یا تہوں کی کھدائی کرنے کے بجائے، سامان فرش کی سطح پر ایک کنٹرول شدہ اثر بوجھ کو لاگو کرتا ہے اور انتہائی حساس جیو فونز کا استعمال کرتے ہوئے نتیجے میں لچکدار انحراف کی پیمائش کرتا ہے۔

لیبارٹری میٹریل ٹیسٹوں کے برعکس جو انفرادی اسفالٹ یا کنکریٹ کے نمونوں کا جائزہ لیتے ہیں، فالنگ ویٹ ڈیفلیکٹومیٹر سروس کے فرش کے ڈھانچے میں اصل- کا اندازہ لگاتا ہے۔ ماپا ردعمل حقیقت پسندانہ ٹریفک لوڈنگ کے حالات کے تحت اسفالٹ تہوں، بیس کورسز، ذیلی بیس مواد، اور ذیلی گریڈ مٹی کے مشترکہ رویے کی عکاسی کرتا ہے۔ یہ FWD ٹیسٹنگ کو فرش کے انتظام کے نظام، ہائی وے کی دیکھ بھال کی منصوبہ بندی، ہوائی اڈے کے رن وے کی تشخیص، اور ساختی اوورلے ڈیزائن کے لیے سب سے قیمتی ٹولز میں سے ایک بنا دیتا ہے۔

جدید فرش کے اثاثہ جات کا انتظام تیزی سے FWD ٹیسٹنگ پر انحصار کرتا ہے کیونکہ یہ انجینئرز کو ظاہری پریشانی پیدا ہونے سے پہلے ساختی کمزوریوں کی نشاندہی کرنے کی اجازت دیتا ہے۔ ناپے ہوئے ڈیفلیکشن بیسن کا تجزیہ کرکے، انجینئرز فرش کی تہہ کی سختی کا اندازہ لگا سکتے ہیں، کمزور ذیلی گریڈ زون کا پتہ لگا سکتے ہیں، بحالی کی موٹائی کو بہتر بنا سکتے ہیں، اور دیکھ بھال کے اخراجات کو کم کرتے ہوئے فرش سروس کی زندگی کو بڑھا سکتے ہیں۔

Tianpeng FWD سسٹم کی دستاویزات کے مطابق، آلات کو ہائی ویز، میونسپل سڑکوں، ہوائی اڈے کے فرش، بندرگاہوں، اور بھاری-ڈیوٹی صنعتی فرشوں کی ساختی تشخیص کے لیے ڈیزائن کیا گیا ہے، جو فرش کی تشخیص، اوورلے ڈیزائن، بقیہ سروس لائف کی پیشن گوئی، اور تعمیر کے بعد معیار کی تشخیص کے لیے ضروری ڈیٹا فراہم کرتا ہے۔

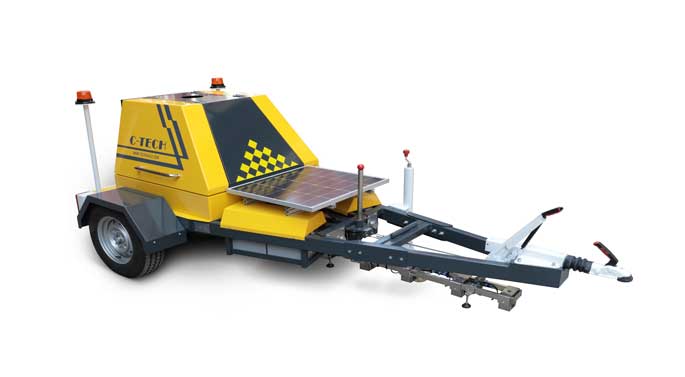

Tianpeng Falling Weight Deflectometer ہائی ویز، ہوائی اڈوں، اور میونسپل انفراسٹرکچر کے لیے تیز رفتار، غیر{0}}تباہ کن فرش کی تشخیص فراہم کرتا ہے۔

گرتا ہوا وزن ڈیفلیکٹومیٹر حقیقی ٹریفک لوڈنگ کی نقل کیسے کرتا ہے؟

متحرک لوڈنگ زیادہ حقیقت پسندانہ ساختی ردعمل پیدا کرتی ہے۔

گرتے ہوئے وزن ڈیفلیکٹومیٹر کا بنیادی فائدہ یہ ہے کہ چلتی گاڑیوں کے ذریعے پیدا ہونے والی مختصر-دورانیہ متحرک لوڈنگ کو دوبارہ پیدا کرنے کی صلاحیت ہے۔ سست جامد بوجھ کو لاگو کرنے کے بجائے، سامان ایک کنٹرول شدہ اونچائی سے ایک سرکلر لوڈنگ پلیٹ پر کیلیبریٹڈ ڈراپ وزن جاری کرتا ہے۔ ربڑ کے بفروں کا ایک نظام اثر کو ایک ہموار نصف-سائن ویو کی شکل دیتا ہے، جو گاڑی کے گزرتے ہوئے پہیے سے پیدا ہونے والی بوجھ کی نبض سے قریب سے میل کھاتا ہے۔

لوڈنگ کا یہ طریقہ روایتی جامد لوڈنگ ٹیسٹ کے مقابلے میں ٹریفک کے حقیقی حالات کا نمایاں طور پر زیادہ نمائندہ ہے۔ چونکہ فرش کے مواد متحرک اور جامد لوڈنگ کے تحت مختلف طریقے سے جواب دیتے ہیں، ایک مستند بوجھ پلس کو دوبارہ تیار کرنا انجینئرز کو ساختی کارکردگی کے زیادہ حقیقت پسندانہ تخمینہ حاصل کرنے کی اجازت دیتا ہے۔

Tianpeng کی تکنیکی خصوصیات کے مطابق، FWD-2000K اور ہیوی-FWD-5000K دونوں آدھے سائن ویو لوڈ پلس پیدا کرتے ہیں، جو ہائی ویز اور ہوائی اڈے کے فرش کے ساختی تجزیہ کے لیے موزوں لوڈنگ کے حالات کو یقینی بناتے ہیں۔ معیاری FWD-2000K 0-90 kN کی لوڈنگ رینج فراہم کرتا ہے، جس کی اختیاری صلاحیت 130 kN ہے، جب کہ ہوائی اڈے کے درجے کا FWD-5000K 240 kN تک کے بوجھ کو سپورٹ کرتا ہے، جو بھاری ہوائی جہاز کے فرش کی جانچ کے لیے 350 kN تک قابل توسیع ہے۔

تباہ کن لوڈنگ کے طریقوں کے برعکس، لاگو قوت مکمل طور پر فرش کی لچکدار رینج کے اندر رہتی ہے، جس سے ساختی نقصان کے بغیر ایک ہی جگہ پر بار بار جانچ کی جا سکتی ہے۔

Tianpeng FWD سسٹمز کی عام لوڈنگ کی خصوصیات

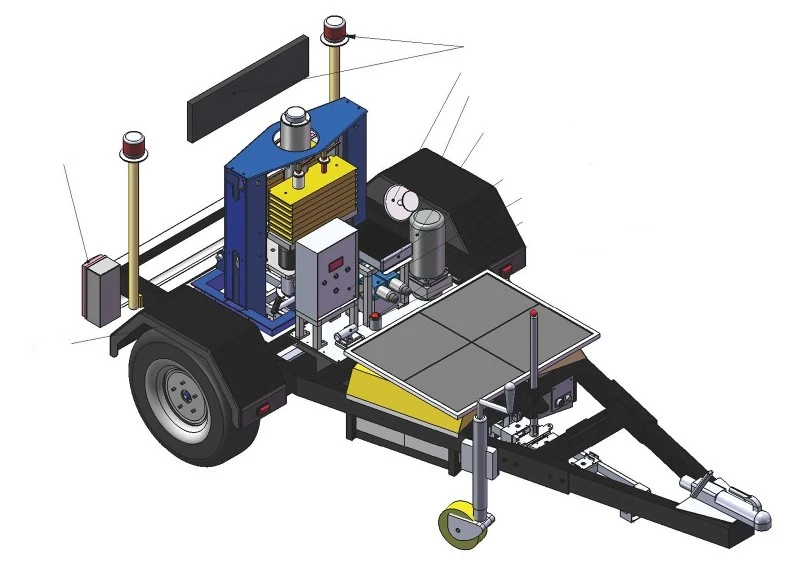

ہائیڈرولک لوڈنگ سسٹم ایک کنٹرول شدہ نصف-سائن امپیکٹ پلس تیار کرتا ہے جو گاڑی کے پہیوں کے حقیقی بوجھ کو قریب سے نقل کرتا ہے۔

کون سے اجزاء ایک جدید گرتے ہوئے وزن کو ڈیفلیکٹومیٹر بناتے ہیں؟

ہر جزو فٹ پاتھ کی درست تشخیص میں حصہ ڈالتا ہے۔

اگرچہ جانچ کا عمل سیدھا سا لگتا ہے، لیکن گرتے ہوئے وزن ڈیفلیکٹو میٹر کے اندر موجود ہر جزو درست ساختی پیمائش کو یقینی بنانے میں اہم کردار ادا کرتا ہے۔

ڈراپ-ویٹ اسمبلی اثر توانائی پیدا کرتی ہے، جب کہ ہائیڈرولک لفٹنگ سسٹم ہر ٹیسٹ سے پہلے ہتھوڑے کو ٹھیک ٹھیک کنٹرول شدہ بلندیوں تک لے جاتا ہے۔ سرکلر لوڈنگ پلیٹ فرش کی سطح پر یکساں طور پر طاقت کو تقسیم کرتی ہے، جس سے مقامی تناؤ کے ارتکاز کو کم کیا جاتا ہے۔ ایک اعلی-پریسیزن لوڈ سیل ہر ڈراپ کے دوران ڈیلیور ہونے والی اصل اثر قوت کی پیمائش کرتا ہے، اس بات کو یقینی بناتا ہے کہ تمام حسابات نظریاتی بوجھ کے بجائے پیمائش پر مبنی ہوں۔

شاید سب سے اہم اجزاء جیو فونز ہیں جو لوڈنگ پلیٹ سے بڑھتی ہوئی دوری پر رکھے گئے ہیں۔ یہ سینسر انتہائی اعلیٰ حساسیت کے ساتھ فرش کے انحراف کو ریکارڈ کرتے ہیں، جس سے انجینئرز کو ایک مکمل انحراف بیسن بنانے کا موقع ملتا ہے۔

Tianpeng کی خصوصیات کے مطابق، دونوں FWD ماڈل نو سینسروں کی معیاری ترتیب کے ساتھ، نو جیو فونز کو ایڈجسٹ کر سکتے ہیں۔ ہر سینسر 0.1 μm کی پیمائش کی ریزولیوشن فراہم کرتا ہے، جبکہ ±1% سے کم یا اس کے برابر کی پیمائش کی غلطی کو برقرار رکھتا ہے اور ±1.5% سے بہتر ریپیٹ ایبلٹی، فرش کے ساختی رویے کے عین مطابق تجزیہ کو قابل بناتا ہے۔

اس کے علاوہ، یہ نظام دو درجہ حرارت کے سینسر کو مربوط کرتا ہے جو آزادانہ طور پر فرش کے درجہ حرارت اور محیطی ہوا کے درجہ حرارت کی پیمائش کرتے ہیں۔ یہ پیمائشیں خاص طور پر اہم ہیں کیونکہ اسفالٹ کی سختی درجہ حرارت کے ساتھ نمایاں طور پر مختلف ہوتی ہے اور اسے اکثر ساختی تشخیص کے دوران درست کیا جانا چاہیے۔

گرتے ہوئے وزن ڈیفلیکٹومیٹر کے اہم اجزاء

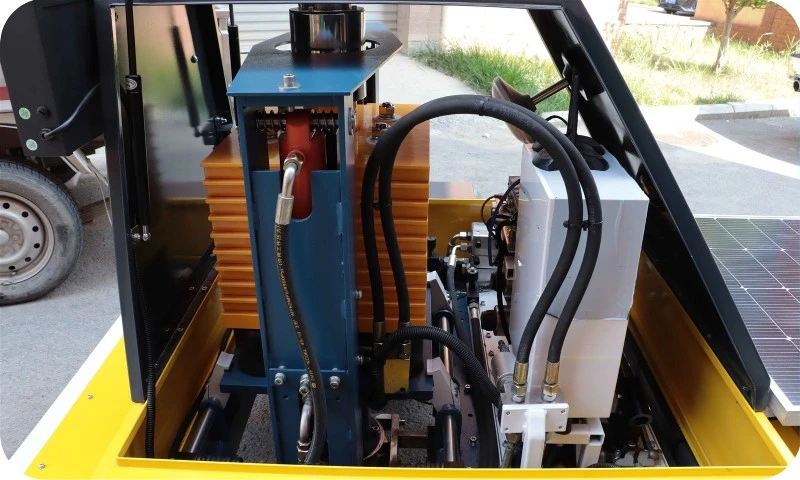

FWD سسٹم کا ہر جزو فرش کے ساختی ردعمل کی درست، دوبارہ قابل پیمائش پیمائش میں حصہ ڈالتا ہے۔

ڈیفلیکشن بیسن فرش کی طاقت کو کیسے ظاہر کرتا ہے؟

Deflection Basin Analysis کو سمجھنا

گرتے ہوئے وزن ڈیفلیکٹومیٹر کا سب سے قیمتی آؤٹ پٹ صرف لوڈنگ پلیٹ کے نیچے زیادہ سے زیادہ سطح کا انحراف نہیں ہے۔ اس کے بجائے، انجینئر پورے ڈیفلیکشن بیسن کا تجزیہ کرتے ہیں، جو اس بات کی نمائندگی کرتا ہے کہ بوجھ کے مرکز سے بڑھتی ہوئی دوری کے ساتھ فرش کی اخترتی کیسے بدلتی ہے۔

جب امپیکٹ بوجھ لاگو ہوتا ہے، تو فرش لچکدار طریقے سے جھک جاتا ہے، جس سے پیالے کی شکل کا ڈیفلیکشن پروفائل-بنتا ہے۔ براہ راست لوڈنگ پلیٹ کے نیچے واقع جیوفون زیادہ سے زیادہ انحطاط کی پیمائش کرتا ہے، جب کہ دور دراز کے سینسرز آہستہ آہستہ چھوٹی حرکتوں کو ریکارڈ کرتے ہیں۔ ایک ساتھ، یہ پیمائشیں بتاتی ہیں کہ فرش ہر ساختی تہہ کے ذریعے ٹریفک کے بوجھ کو کس طرح مؤثر طریقے سے تقسیم کرتا ہے۔

اعلی ساختی سختی کے ساتھ ایک فرش عام طور پر ایک تنگ اور اتلی انحراف بیسن پیدا کرتا ہے کیونکہ لاگو کردہ بوجھ کو مؤثر طریقے سے تقسیم کیا جاتا ہے۔ اس کے برعکس، کمزور بنیاد کی تہوں یا بگڑتی ہوئی ذیلی مٹی سے متاثرہ فرش وسیع اور گہرے بیسن کی نمائش کرتے ہیں، جو ساختی صلاحیت میں کمی کی نشاندہی کرتے ہیں۔

یہ معلومات جدید ساختی تجزیہ کی بنیاد بناتی ہے، بشمول پرت ماڈیولس بیک کیلکولیشن، باقی زندگی کی پیشین گوئی، اوورلے موٹائی کا ڈیزائن، اور فرش کی بحالی کی منصوبہ بندی۔

Tianpeng FWD تصریحات کے مطابق، GPS/BeiDou پوزیشننگ کے ساتھ مل کر نو اعلی-پریسیزن جیو فونز کا استعمال ایک جیسی جگہوں پر بار بار پیمائش کرنے کی اجازت دیتا ہے، جو طویل مدتی فرش کی کارکردگی کی نگرانی اور وقت کے ساتھ موازنہ کی حمایت کرتا ہے۔

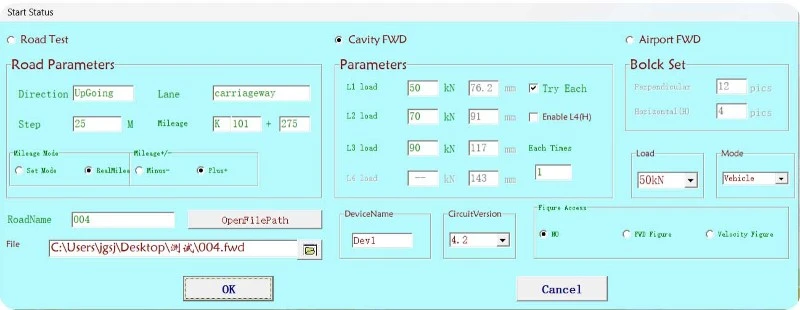

انحراف بیسن اس بات کی وضاحت کرتا ہے کہ کس طرح فرش کی تہہ ٹریفک کے بوجھ کو تقسیم کرتی ہے اور ساختی تجزیہ کی بنیاد فراہم کرتی ہے۔

انجینئرز FWD پیمائش کو فرش کی طاقت میں کیسے تبدیل کرتے ہیں؟

بیک کیلکولیشن گرتے ہوئے وزن کے ڈیفلیکٹومیٹر کے تجزیہ کا مرکز ہے۔

اگرچہ گرتا ہوا وزن ڈیفلیکٹومیٹر براہ راست فرش کی سطح کے انحراف کی پیمائش کرتا ہے، انجینئرز شاذ و نادر ہی تنزلی اقدار میں دلچسپی لیتے ہیں۔ اصل مقصد سطح کے نیچے ہر فرشی تہہ کی ساختی حالت کا تعین کرنا ہے۔ اس عمل کو بیک کیلکولیشن کے نام سے جانا جاتا ہے، جو جدید FWD ٹیسٹنگ کی سب سے اہم ایپلی کیشنز میں سے ایک ہے۔

بیک کیلکولیشن اسفالٹ کی تہہ، بیس کورس، سب بیس، اور سب گریڈ کے لچکدار ماڈیولس کا اندازہ لگانے کے لیے فرش کی تہہ کی موٹائی، لوڈنگ کے حالات، اور لچکدار تھیوری کے ساتھ ناپے ہوئے ڈیفلیکشن بیسن کا استعمال کرتی ہے۔ خصوصی سافٹ ویئر بار بار ہر پرت کو تفویض کردہ لچکدار ماڈیولس کو ایڈجسٹ کرتا ہے جب تک کہ حساب شدہ ڈیفلیکشن بیسن FWD کے ذریعہ جمع کردہ فیلڈ کی پیمائش سے قریب سے میل نہیں کھاتا ہے۔

تباہ کن کورنگ کے برعکس، جو صرف ایک مقام پر مادی خصوصیات کو ظاہر کرتا ہے، فالنگ ویٹ ڈیفلیکٹومیٹر ٹیسٹنگ پورے فرش کے نظام کے ساختی ردعمل کا جائزہ لیتا ہے۔ یہ انجینئرز کو کمزور تہوں کی شناخت کرنے، باقی ماندہ ساختی صلاحیت کا اندازہ لگانے، اور یہ تعین کرنے کے قابل بناتا ہے کہ آیا مقامی مرمت یا مکمل-گہرائی سے بحالی کی ضرورت ہے۔

چونکہ ہر اثر ایک واحد نقل مکانی کی قیمت کے بجائے ایک مکمل انحراف بیسن پیدا کرتا ہے، انجینئر پلیٹ لوڈ کرنے کے روایتی طریقوں سے نمایاں طور پر زیادہ معلومات حاصل کرتے ہیں۔ اس لیے جدید فرش مینجمنٹ سسٹم ہائی ویز، ہوائی اڈوں اور شہری سڑکوں کے لیے دیکھ بھال کی حکمت عملی تیار کرتے وقت FWD-ماخوذ کردہ ماڈیولس اقدار پر بہت زیادہ انحصار کرتے ہیں۔

FWD ٹیسٹنگ سے اخذ کردہ انجینئرنگ پیرامیٹرز

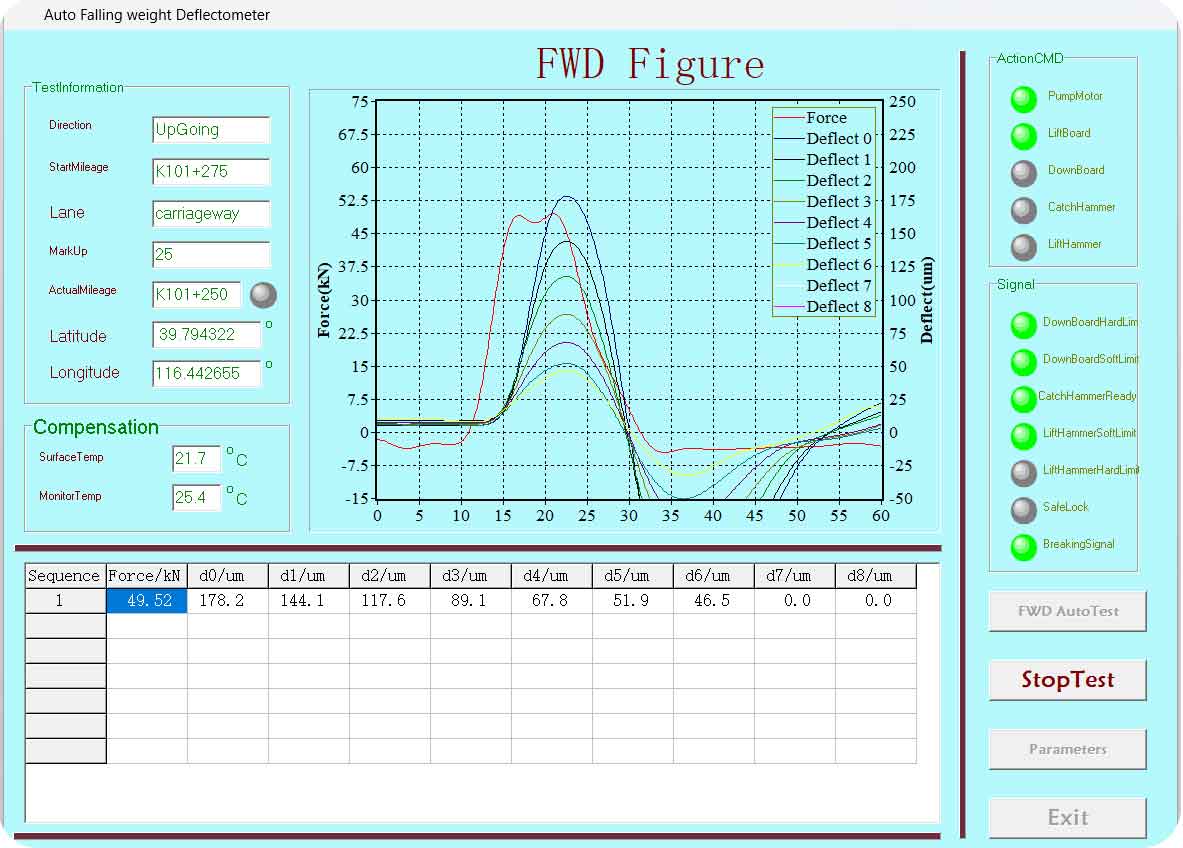

FWD تجزیہ سافٹ ویئر ناپے ہوئے انحراف کو انجینئرنگ پیرامیٹرز میں تبدیل کرتا ہے جو فرش کے ڈیزائن، بحالی، اور طویل مدتی اثاثہ جات کے انتظام کی حمایت کرتے ہیں۔

FWD ٹیسٹنگ کے دوران درجہ حرارت اور GPS ڈیٹا کیوں اہم ہیں؟

ماحولیاتی حالات فرش کے ردعمل کو براہ راست متاثر کرتے ہیں۔

اسفالٹ فرش کی سختی درجہ حرارت کے ساتھ مسلسل بدلتی رہتی ہے۔ ایک ٹھنڈی صبح پر تجربہ کیا گیا فرش گرمی کی دوپہر کے دوران جانچے گئے اسی فرش کے مقابلے میں نمایاں طور پر کم جھکاؤ کا مظاہرہ کر سکتا ہے۔ درجہ حرارت کی اصلاح کے بغیر، انجینئرز غلطی سے یہ نتیجہ اخذ کر سکتے ہیں کہ ساختی بگاڑ اس وقت ہوا ہے جب فرق درحقیقت اسفالٹ کے نرم ہونے سے ہوتا ہے۔

اس وجہ سے، جدید Falling Weight Deflectometer کے نظام میں آزاد درجہ حرارت کے سینسر شامل ہیں جو بیک وقت فرش کے درجہ حرارت اور محیطی ہوا کے درجہ حرارت کی پیمائش کرتے ہیں۔

Tianpeng FWD تصریحات کے مطابق، FWD-2000K اور FWD-5000K دونوں درجہ حرارت کے دو سینسروں سے لیس ہیں، جس سے فرش اور محیطی درجہ حرارت کی ±2 ڈگری سے کم یا اس کے برابر درستگی کے ساتھ آزادانہ پیمائش کی جا سکتی ہے۔ یہ پیمائش ساختی تشخیص کے دوران درجہ حرارت کی اصلاح کے لیے ضروری ڈیٹا فراہم کرتی ہے۔

مقام کی درستگی بھی اتنی ہی اہم ہے۔ فرش کے انتظام کے بڑے پروگرام اکثر ساختی بگاڑ کی نگرانی کے لیے ہر ایک سے تین سال بعد FWD سروے کو دہراتے ہیں۔ پچھلے مقام سے صرف چند میٹر کے فاصلے پر جانچ کرنے سے مقامی فرش کی تبدیلی کی وجہ سے نمایاں طور پر مختلف نتائج برآمد ہو سکتے ہیں۔

Tianpeng کے FWD نظام اس لیے GPS/BeiDou پوزیشننگ کو مربوط کرتے ہیں، خود بخود ہر پیمائشی نقطہ کے جغرافیائی نقاط کو محفوظ کرتے ہیں۔ یہ منفرد پوزیشننگ فنکشن انجینئرز کو مستقبل کے سروے کے دوران ایک جیسی جگہوں پر دوبارہ دیکھنے کی اجازت دیتا ہے، طویل مدتی فرش کی کارکردگی کے تجزیہ کی بھروسے کو بہتر بناتا ہے۔

مربوط GPS/BeiDou پوزیشننگ یکساں مقامات پر بار بار جانچ کی اجازت دیتی ہے، طویل مدتی فرش کی کارکردگی کی نگرانی کی درستگی کو بہتر بناتی ہے۔

درست گرتے ہوئے وزن ڈیفلیکٹومیٹر کی جانچ کے لیے انشانکن کیوں ضروری ہے؟

سینسر کیلیبریشن براہ راست پیمائش کی وشوسنییتا کا تعین کرتا ہے۔

گرتے ہوئے وزن کے ڈیفلیکٹومیٹر میں متعدد اعلی- درست پیمائش کے نظام شامل ہیں، بشمول لوڈ سیل، جیو فونز، درجہ حرارت کے سینسر، اور ڈیٹا ایکوزیشن الیکٹرانکس۔ یہاں تک کہ چھوٹے سینسر کا بہاؤ بھی حسابی فرش ماڈیولس اور بحالی کے فیصلوں کو متاثر کر سکتا ہے۔

Tianpeng کیلیبریشن مینول کے مطابق، انشانکن ایک سرٹیفائیڈ ریفرنس سینسر کا استعمال کرتے ہوئے انجام دیا جاتا ہے جو ایک وقف شدہ کیلیبریشن اسٹینڈ پر نصب ہے۔ ہر کام کرنے والے جیو فون کی پیمائش شدہ اقدار کا حوالہ سینسر کے ساتھ موازنہ کیا جاتا ہے، جس سے سافٹ ویئر کو ہر چینل کے لیے اصلاحی گتانک کا حساب لگانے کی اجازت ملتی ہے۔ طریقہ کار کو پانچ مختلف ہتھوڑے کے قطرے کی اونچائیوں کا استعمال کرتے ہوئے دہرایا جاتا ہے، جس سے آلات کی آپریٹنگ رینج میں پیمائش کی درستگی کو یقینی بنایا جاتا ہے۔

انشانکن دستی کئی عملی تقاضوں پر بھی زور دیتا ہے۔ کیلیبریشن ایک مستحکم افقی سطح پر کی جانی چاہیے، تیز ہواؤں سے گریز کیا جانا چاہیے کیونکہ وہ سینسر کی ریڈنگ کو متاثر کر سکتی ہیں، ریفرنس سینسر کی مقناطیسی بنیاد کو مضبوطی سے منسلک رہنا چاہیے، اور انشانکن کمپیوٹر کو بیٹری کی طاقت پر کام کرنا چاہیے تاکہ برقی مداخلت کو کم سے کم کیا جا سکے۔

یہ طریقہ کار اس بات کو یقینی بناتا ہے کہ ماپا ڈیفیکشن بیسن سینسر کی غلطی کی بجائے فرش کے رویے کی درست نمائندگی کرتا ہے۔

تجویز کردہ FWD کیلیبریشن چیک لسٹ

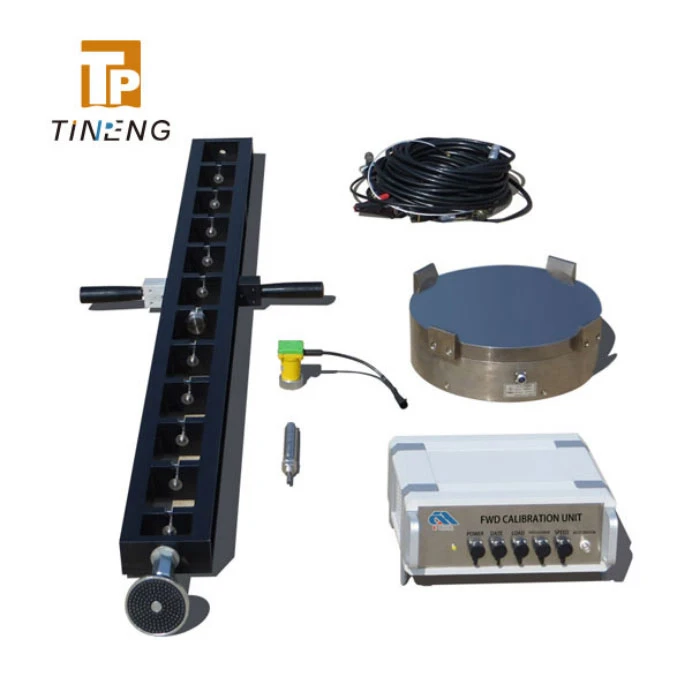

روٹین کیلیبریشن اس بات کو یقینی بناتی ہے کہ ہر جیو فون فرش کے انحراف کو درست طریقے سے پیمائش کرتا ہے، جو آلات کی سروس کی زندگی کے دوران قابل اعتماد ساختی تشخیص فراہم کرتا ہے۔

FWD Com کے فوائد کیا ہیں؟فرش کی جانچ کے دیگر طریقوں سے ہم آہنگ؟

FWD، پلیٹ لوڈ ٹیسٹنگ، اور GPR کے درمیان فرق کو سمجھنا

اگرچہ فرش کی تحقیقات کے لیے کئی طریقے دستیاب ہیں، ہر ایک فرش کی کارکردگی کے مختلف پہلوؤں کا جائزہ لیتا ہے۔

پلیٹ لوڈ ٹیسٹ سٹیٹک لوڈنگ کا استعمال کرتے ہوئے مقامی علاقے کی برداشت کی صلاحیت کی پیمائش کرتا ہے اور عام طور پر ذیلی گریڈ کی تعمیر کے دوران لاگو ہوتا ہے۔ یہ بیئرنگ کی صلاحیت کے بارے میں قیمتی معلومات فراہم کرتا ہے لیکن پورے فرش نیٹ ورک کا مؤثر طریقے سے جائزہ نہیں لے سکتا۔

گراؤنڈ پینیٹریٹنگ ریڈار (جی پی آر) برقی مقناطیسی لہروں کا استعمال کرتے ہوئے فرش کی تہہ کی موٹائی، نمی کے حالات، خالی جگہوں اور دفن شدہ افادیت کی شناخت کرتا ہے۔ تاہم، GPR براہ راست فرش کی ساختی سختی کا تعین نہیں کر سکتا۔

ایک گرتا ہوا وزن ڈیفلیکٹومیٹر نقلی ٹریفک لوڈنگ کے تحت فرش کے متحرک ساختی ردعمل کی پیمائش کرکے اس خلا کو پُر کرتا ہے۔ فرش کی جامع تشخیص کے لیے، بہت سی ہائی وے ایجنسیاں FWD اور GPR کو یکجا کرتی ہیں، فرش کی جیومیٹری اور FWD کا تعین کرنے کے لیے ریڈار کا استعمال کرتے ہوئے ساختی کارکردگی کا جائزہ لیتے ہیں۔

کامن پیومنٹ ایویلیویشن ٹیکنالوجیز کا موازنہ

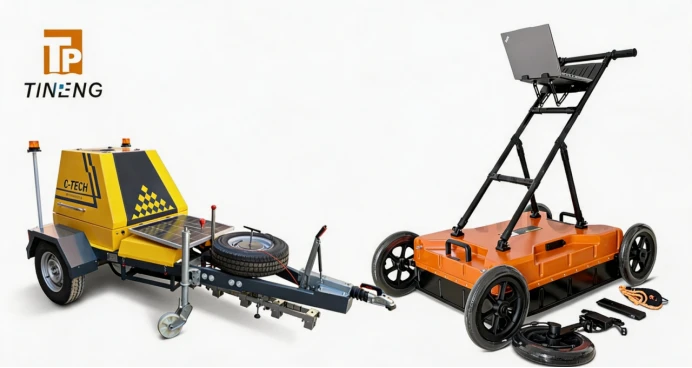

FWD کو گراؤنڈ پینیٹریٹنگ ریڈار کے ساتھ ملانا انجینئرز کو فرش کے جامع جائزہ کے لیے ساختی کارکردگی کا ڈیٹا اور زیر زمین معلومات دونوں فراہم کرتا ہے۔

خلاصہ اور سفارشات

گرتا ہوا وزن ڈیفلیکٹومیٹر جدید فرش انجینئرنگ میں سب سے اہم ٹولز میں سے ایک بن گیا ہے کیونکہ یہ حقیقت پسندانہ ٹریفک لوڈنگ کے حالات میں تیز، دوبارہ قابل، اور غیر-تباہ کن ساختی تشخیص فراہم کرتا ہے۔ مکمل ڈیفلیکشن بیسن کی پیمائش کرکے اور بیک کیلکولیشن کی جدید تکنیکوں کو لاگو کرکے، انجینئرز فرش کی تہہ کی سختی کا اندازہ لگاسکتے ہیں، ساختی کمیوں کی نشاندہی کرسکتے ہیں، بقیہ سروس لائف کی پیش گوئی کرسکتے ہیں، اور روایتی جانچ کے طریقوں کے مقابلے میں نمایاں طور پر زیادہ اعتماد کے ساتھ بحالی کی حکمت عملیوں کو بہتر بنا سکتے ہیں۔

ایک اعلی-معیار کے گرنے والے وزن کے ڈیفلیکٹو میٹر کا انتخاب حل کا صرف ایک حصہ ہے۔ پیمائش کی طویل مدتی اعتبار کا دارومدار مناسب انشانکن، باقاعدہ احتیاطی دیکھ بھال، درست درجہ حرارت کی اصلاح، اور مسلسل جانچ کے طریقہ کار پر بھی ہے۔ اعلیٰ-ریزولوشن جیو فونز، GPS/BeiDou پوزیشننگ، مربوط سافٹ ویئر، اور خودکار کیلیبریشن فنکشنز سے لیس جدید ڈیجیٹل سسٹم ٹریس ایبل، دوبارہ قابل انجینئرنگ نتائج کی حمایت کرتے ہوئے جانچ کی کارکردگی کو بہت بہتر بناتے ہیں۔

پرتیان پینگ، انجینئرز ہمارے ذریعے فرش کی تشخیص کے مکمل حل تلاش کر سکتے ہیں۔اسفالٹ ٹیسٹنگ کا سامان, مواد کی جانچ کا سامان، اورعام سامان مصنوعات کے زمرے. یہ مربوط حل لیبارٹریوں، ہائی وے ایجنسیوں، ہوائی اڈوں، یونیورسٹیوں، اور انفراسٹرکچر کنسلٹنٹس کو فرش کی قابل اعتماد تشخیص اور طویل مدتی اثاثہ جات کے انتظام کے حصول میں مدد کرتے ہیں۔

اکثر پوچھے گئے سوالات (FAQ)

اکثر پوچھے گئے سوالات 1: گرتے ہوئے وزن کو ڈیفلیکٹومیٹر کیا پیمائش کرتا ہے؟

ایک گرتا ہوا وزن ڈیفلیکٹومیٹر ایک مصنوعی پہیے کے بوجھ کی وجہ سے فرش کی سطح کے انحراف کی پیمائش کرتا ہے۔ انجینئر فرش کی ساختی صلاحیت کا اندازہ لگانے اور تہہ کی سختی کا اندازہ لگانے کے لیے نتیجے میں آنے والے انحراف بیسن کا استعمال کرتے ہیں۔

FAQ 2: کیا FWD ٹیسٹنگ تباہ کن ہے؟

نہیں. FWD ٹیسٹنگ ایک غیر-تباہ کن جانچ (NDT) طریقہ ہے۔ لاگو اثر کا بوجھ فرش کی لچکدار حد کے اندر رہتا ہے، ساختی نقصان کے بغیر بار بار جانچ کی اجازت دیتا ہے۔

FAQ 3: FWD سسٹم میں متعدد جیو فونز کیوں استعمال کیے جاتے ہیں؟

متعدد جیو فونز لوڈنگ پلیٹ سے مختلف فاصلوں پر فرش کے انحراف کو ریکارڈ کرتے ہیں، جو انجینئرز کو ساختی تجزیہ اور ماڈیولس بیک کیلکولیشن کے لیے مکمل ڈیفلیکشن بیسن بنانے کے قابل بناتے ہیں۔

FAQ 4: FWD کو کتنی بار کیلیبریٹ کیا جانا چاہئے؟

زیادہ تر ایجنسیاں سالانہ انشانکن کی سفارش کرتی ہیں، بڑی مرمت کے بعد اضافی تصدیق کے ساتھ یا جب بھی پیمائش کی درستگی پر سوال کیا جاتا ہے۔ روٹین کیلیبریشن قابل اعتماد بوجھ اور انحراف کی پیمائش کو یقینی بناتی ہے۔

FAQ 5: کیا FWD اور GPR کو ایک ساتھ استعمال کیا جا سکتا ہے؟

جی ہاں FWD ساختی صلاحیت کا جائزہ لیتا ہے، جبکہ GPR فرش کی موٹائی اور زیر زمین حالات کی پیمائش کرتا ہے۔ دونوں ٹکنالوجیوں کا امتزاج بحالی کی منصوبہ بندی اور بحالی کے ڈیزائن کے لیے فرش کی حالت کی ایک جامع تفہیم فراہم کرتا ہے۔

مزید پروڈکٹ کی معلومات، تکنیکی وضاحتیں، یا ہمارے جدید فرش ٹیسٹنگ آلات کے بارے میں ماہرین سے مشاورت کے لیے، براہ کرم آج ہی ہماری ماہر ٹیم سے رابطہ کریںتیان پینگ.
